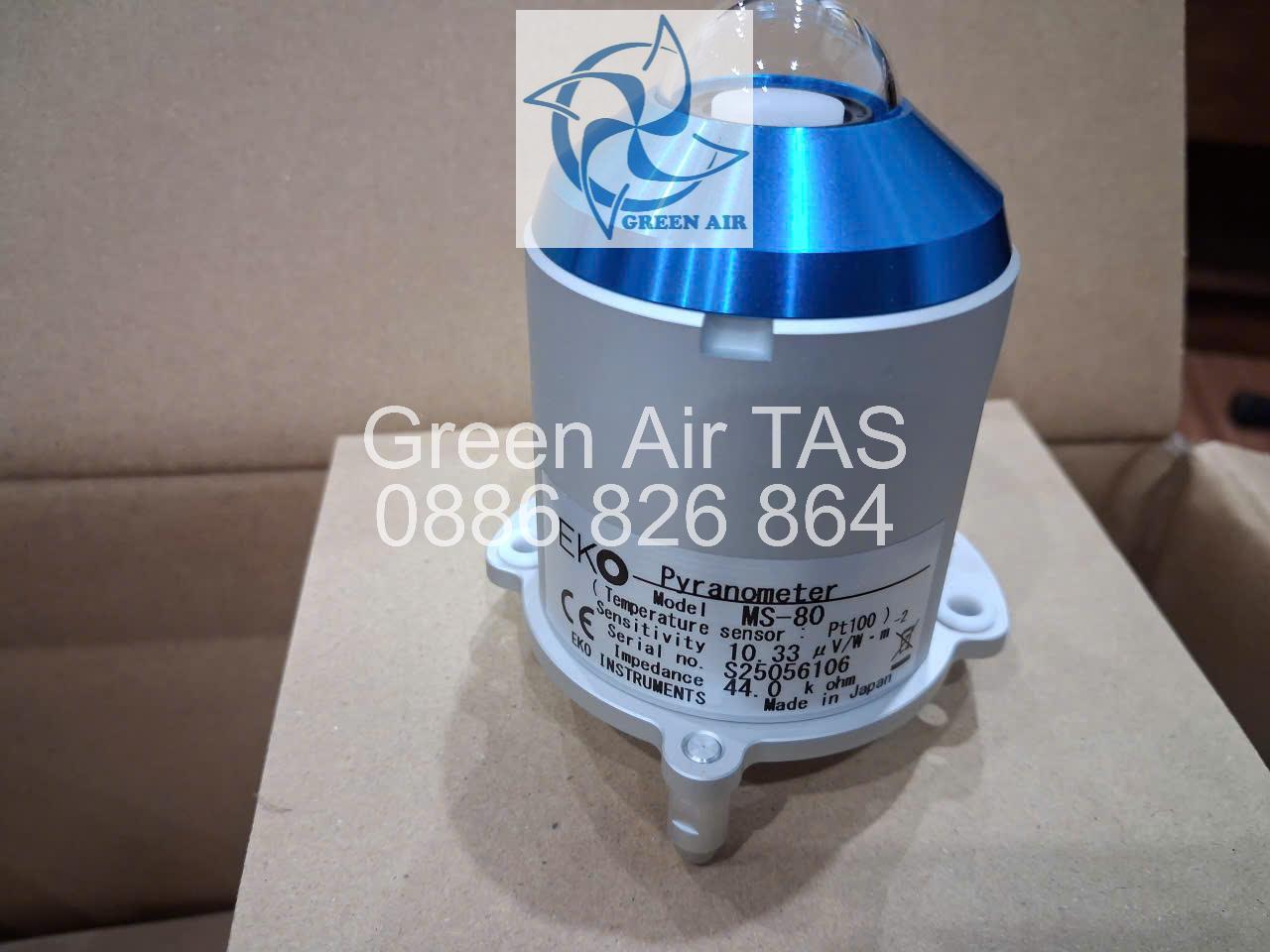

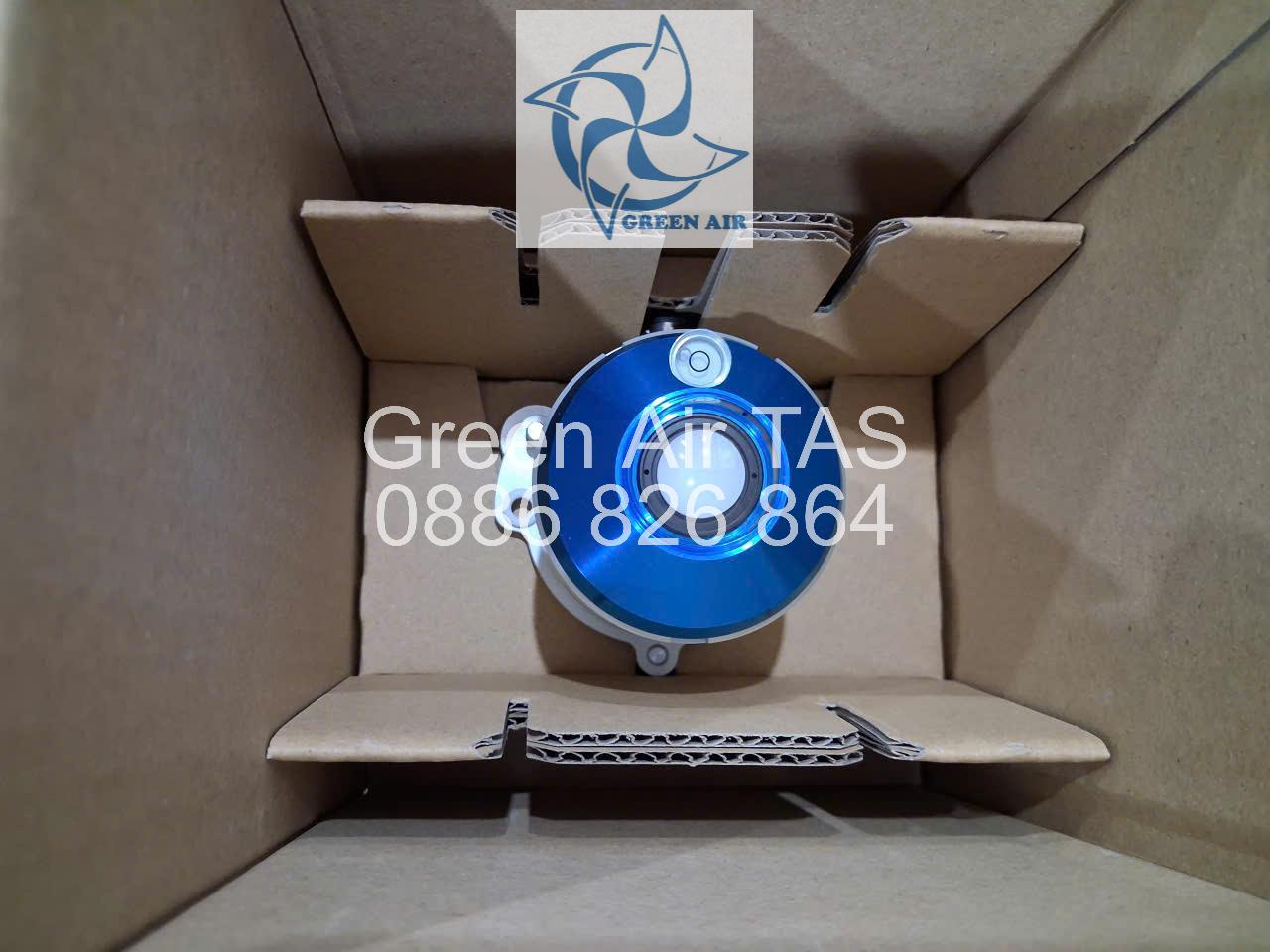

1. Tổng quan về Cảm biến bức xạ mặt trời EKO MS-80 Series

Trong bối cảnh các nhà máy điện mặt trời (Solar Farm, Rooftop Solar) và các trạm quan trắc khí tượng tại Việt Nam đòi hỏi tính minh bạch và độ chính xác cực cao của dữ liệu năng lượng, EKO Instruments (Nhật Bản) – thương hiệu với hơn 90 năm kinh nghiệm trong lĩnh vực đo đạc quang học và bức xạ mặt trời – đã phát triển dòng cảm biến đột phá MS-80 Series.

Dòng Pyranometer EKO MS-80 được xếp hạng cao nhất Class A theo tiêu chuẩn ISO 9060:2018 (tương đương chuẩn Secondary Standard theo chuẩn ISO cũ), đồng thời đáp ứng hai danh mục phụ quan trọng nhất: "Spectrally Flat" (Phổ đo lường phẳng toàn dải 285 – 3000 nm) và "Fast Response" (Thời gian đáp ứng siêu nhanh).

Các phiên bản nổi bật trong hệ sinh thái MS-80:

• MS-80 (Bản Tiêu Chuẩn - Analog mV): Cảm biến bức xạ thô độ nhạy cao (khoảng 10 µV/W·m²), thích hợp cho các trạm quan trắc dùng bộ ghi dữ liệu (Data Logger) cao cấp có trở kháng đầu vào >100 MΩ.
• MS-80S (Bản Thông Minh - Smart Interface): Tích hợp bảng mạch chuyển đổi kỹ thuật số, hỗ trợ đa dạng giao thức Modbus RTU (RS-485), SDI-12, và tín hiệu tương tự công nghiệp 4-20mA (hoặc 0-10mA / 0-1V). Đặc biệt, bản MS-80S tích hợp hệ thống chẩn đoán nội bộ (Internal Diagnostics) tiên tiến nhất thế giới.
• MS-80SH (Bản Sưởi Nhiệt Chủ Động - Smart Dome Heater): Bổ sung hệ thống sấy nhiệt công suất thấp (chỉ ~1.4W) chống đọng sương, băng tuyết trên mặt kính, đảm bảo kết quả đo tin cậy ngay cả trong điều kiện sương mù dày đặc vào sáng sớm.
• MS-80U (Bản Siêu Nhẹ 200g): Thiết kế tối giản dành riêng cho thiết bị bay không người lái (Drone / UAV) hoặc các ứng dụng bị giới hạn tải trọng.

2. Những đột phá công nghệ biến EKO MS-80 thành dòng Pyranometer số 1 thị trường

2.1. Thiết kế vòm đơn (Single Dome) & Cảm biến nhiệt cách ly – Khắc phục triệt để sai số nhiệt

Hầu hết các dòng Pyranometer truyền thống trên thị trường đều sử dụng cấu trúc 2 lớp kính (Double Domes). Mặc dù bảo vệ được đầu dò, thiết kế 2 lớp này lại tạo ra hiện tượng "lồng kính ủ nhiệt", dẫn đến độ chênh lệch nhiệt độ lớn giữa kính và cảm biến. Hậu quả là sinh ra sai số nhiệt nghiêm trọng (**Zero-offset A** – hiện tượng tín hiệu âm vào ban đêm hoặc số liệu ảo khi trời chuyển mây).

EKO MS-80 tạo nên một cuộc cách mạng khi chuyển sang thiết kế 1 lớp kính (Single Dome) kết hợp:

1. Mặt kính khuếch tán thạch anh (Quartz Diffuser): Định hướng và phân bổ đều chùm tia sáng mặt trời theo góc bán cầu 180° (2π sr), triệt tiêu lỗi góc chiếu (Cosine Error).
2. Cảm biến nhiệt điện cách ly (Isolated Thermopile Detector): Cụm cảm biến được giấu sâu bên trong lõi hợp kim nhôm nguyên khối, giúp nhiệt độ tản đều tự nhiên.

Nhờ đó, EKO MS-80 đạt mức sai số nhiệt kỷ lục: Zero-offset a chỉ ±1 W/m² (so với mức ±7 W/m² đến ±15 W/m² của các thiết bị thông thường), đem lại kết quả đo ổn định tuyệt đối từ ngày sang đêm.

2.2. Tốc độ phản hồi thần tốc < 0.5 giây – Nắm bắt trọn vẹn "Cloud Enhancement"

Trong điều kiện vận hành thực tế tại các vùng khí hậu nhiệt đới gió mùa như Việt Nam, mây thay đổi liên tục tạo ra hiện tượng "Cloud Enhancement" (các tia nắng tán xạ qua mép đám mây cộng hưởng làm bức xạ tức thời tăng vọt vượt quá 1000 W/m²).

* Các cảm biến đời cũ có thời gian phản hồi chậm (từ 5 đến 18 giây) sẽ làm "phẳng" và bỏ sót các đỉnh bức xạ này.
* EKO MS-80S đạt thời gian phản hồi 95% dưới 0.5 giây và 99% dưới 1 giây. Thiết bị phản ứng tức thì với từng chuyển động của ánh sáng, giúp hệ thống SCADA của nhà máy điện mặt trời đo đếm chính xác sản lượng, dự báo công suất phát hòa lưới theo thời gian thực và tránh nguy cơ bị xử phạt do sai lệch dự báo phụ tải.

2.3. Cấu trúc kín hoàn toàn (Hermetically Sealed) – Vận hành 5 năm không cần thay hạt hút ẩm

Điểm bất tiện lớn nhất của các máy đo bức xạ truyền thống là người vận hành phải định kỳ leo lên giàn đo để tháo nắp, kiểm tra và thay thế hạt hút ẩm (Silica Gel) nhằm tránh hiện tượng mờ đọng hơi nước bên trong kính.

EKO MS-80 loại bỏ hoàn toàn phiền toái này:

* Thân máy được gia công và niêm phong chân không kín tuyệt đối theo chuẩn IP67.
* Không sử dụng bình hút ẩm rời, miễn phí hoàn toàn công tác bảo trì hạt hút ẩm trong suốt chu kỳ hoạt động.
* Tiết kiệm hàng chục triệu đồng chi phí nhân công và thời gian bảo dưỡng cho chủ đầu tư các trang trại năng lượng mặt trời hàng chục MWp.

2.4. Khả năng chống nhiễu điện từ (EMC) & Cải tiến chân đế cách điện (Design Change Notice)

Môi trường nhà máy điện mặt trời là nơi tập trung hàng trăm Inverter công suất lớn và các đường dây trung/cao thế tạo ra sóng nhiễu điện từ cực mạnh.

* EKO Instruments đã cập nhật cải tiến quan trọng: Bổ sung vòng đệm nhựa cách điện (Plastic Bush) tại các vị trí bắt bu-lông và phủ lớp mạ Hard Alumite chống ăn mòn điện hóa cho chân vít cân bằng.
* Thiết kế này triệt tiêu hoàn toàn hiện tượng vòng lặp tiếp địa (Ground Loops) và hiện tượng rò điện từ kết cấu giá đỡ kim loại, đảm bảo tín hiệu đo đạc luôn sạch, trung thực và không bị trôi số liệu.

3. Hệ thống giám sát "sức khỏe" thiết bị thông minh (Chỉ có trên MS-80S)

Phiên bản MS-80S Smart Pyranometer được trang bị bo mạch xử lý kỹ thuật số đóng vai trò như một trạm tự chẩn đoán thu nhỏ:

1. Cảm biến góc nghiêng 2 trục X - Y (Tilt & Roll Sensor): Đo độ nghiêng với sai số < ±1°. Nếu giàn khung lắp đặt bị xô lệch, lún nứt hoặc bị gió bão làm lệch vị trí, hệ thống sẽ tự động gửi cảnh báo lỗi về phòng điều khiển trung tâm.
2. Cảm biến nhiệt độ bên trong (Internal Pt100 Class A): Đo chính xác nhiệt độ thân máy để tự động bù nhiệt cho tín hiệu bức xạ, đảm bảo độ chính xác bất kể môi trường khắc nghiệt từ -40°C đến +80°C.
3. Cảm biến độ ẩm nội bộ (Internal Humidity Sensor): Sai số danh định ±2% RH. Giúp cảnh báo sớm từ xa nguy cơ vòng đệm làm kín bị rách hoặc có hơi nước xâm nhập, ngăn ngừa rủi ro đọng sương làm hỏng kết quả quan trắc.

Tất cả thông số "sức khỏe" trên được đọc trực tiếp qua Modbus RTU hoặc giao diện phần mềm đồ họa chuyên dụng EKO Hibi.

4. Bảng thông số kỹ thuật chi tiết Pyranometer EKO MS-80 Series

5. Ứng dụng thực tế của Cảm biến bức xạ mặt trời EKO MS-80

Nhờ độ chính xác xuất sắc và tính năng vận hành không cần bảo trì, MS-80 là sự lựa chọn số 1 cho các dự án:

1. Các nhà máy điện năng lượng mặt trời (Utility Scale PV): Giám sát hiệu suất suy giảm của tấm pin (PV Degradation), tính toán chỉ số PR (Performance Ratio) theo đúng chuẩn quốc tế IEC 61724-1 Class A nhằm bảo vệ quyền lợi tài chính với ngân hàng và nhà đầu tư.
2. Hệ thống điện mặt trời áp mái công nghiệp (Commercial & Industrial Rooftop): Giám sát độ bám bụi và cảnh báo thời điểm cần vệ sinh giàn pin để phục hồi công suất phát điện.
3. Đo hệ số phản xạ bức xạ mặt trời (Albedo Measurement): Ghép đôi 2 cảm biến MS-80 thành bộ Albedometer chuyên dụng để đo bức xạ mặt trước và mặt sau cho các dự án pin mặt trời 2 mặt kính (Bifacial PV Modules).
4. Trạm quan trắc khí tượng thủy văn & Nghiên cứu khí hậu: Đo đạc bức xạ toàn phần bầu trời (GHI - Global Horizontal Irradiance) phục vụ dự báo thời tiết, nông nghiệp chính xác và nghiên cứu biến đổi khí hậu.

6. Hướng dẫn lắp đặt, vận hành và hiệu chuẩn

* Cân chỉnh thăng bằng: Thiết bị trang bị bọt thủy chuẩn tích hợp và 2 chân ốc nâng hạ. Người lắp đặt điều chỉnh cho bọt khí nằm chính xác vào tâm vòng tròn đỏ để loại bỏ sai số góc chiếu.
* Định hướng bán cầu: Đầu cắm cáp kết nối luôn hướng về cực Trái Đất gần nhất (Tại Việt Nam thuộc Bán cầu Bắc, đầu nối cáp phải quay chuẩn về hướng Bắc).
* Nối đất chống nhiễu: Dây bọc kim (Shield Wire) của cáp tín hiệu bắt buộc phải đấu nối về cọc tiếp địa trạm đo để loại bỏ xung nhiễu điện từ tần số cao.
* Vệ sinh định kỳ: Dùng nước cất và vải cotton mềm lau vòm kính theo định kỳ (tùy thuộc mức độ bụi khu vực) để duy trì độ thấu quang tối đa.
* Hiệu chuẩn 5 năm: Thiết bị được khuyến nghị gửi về phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 định kỳ 5 năm một lần để cấp chứng nhận kiểm định mới.

7. Tại sao nên chọn mua Cảm biến bức xạ MS-80 tại Green Air?

Công ty TNHH Công nghệ và Giải pháp Green Air là đơn vị uy tín hàng đầu tại Việt Nam trong lĩnh vực cung cấp thiết bị quan trắc môi trường và năng lượng tái tạo:

* Hàng chính hãng 100%: Cung cấp đầy đủ giấy chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) từ EKO Instruments (Nhật Bản).
* Kèm chứng thư hiệu chuẩn quốc tế: Mỗi máy đều đi kèm Giấy chứng nhận hiệu chuẩn gốc (Factory Calibration Certificate) theo tiêu chuẩn ISO/IEC 17025 và thang đo bức xạ thế giới WRR (World Radiometric Reference).
* Hỗ trợ kỹ thuật chuyên sâu 24/7: Đội ngũ kỹ sư tự động hóa của Green Air trực tiếp hỗ trợ cấu hình Modbus RTU, kết nối Data Logger, tích hợp SCADA và bàn giao tại hiện trường.
* Chính sách bảo hành vượt trội: Bảo hành chính hãng, cung cấp dịch vụ hỗ trợ gửi thiết bị tái hiệu chuẩn định kỳ nhanh chóng trong suốt vòng đời sản phẩm.
